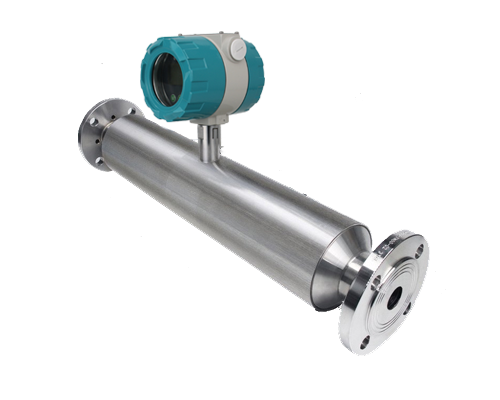

一、產品概述

GJM-808 系列單直通振動管密度計，是由我公司自主研發、具  有高精度 的在線密度測量?jī)x表。傳感器安裝在管道上，可連續、實時 在線測量流 體的密度，可用于以密度做為最終產品首要控制參數的相 關過程控制，或用于固體百分比或濃度百分比等其他質量控制參數的 指示器。

二、測量原理

此振動元件為一根單直管，振動管由驅動線圈和反饋電路配合工作。振動管的 振 動頻率與振動管的結構、材料以及振動管質量有關。振動管的質量由本身測量管 的質 量與管內液體質量組成。振動管結構、質量、材料以及管道內部接液體積，在 振動管 出廠時已經確定，不會改變，此時，引起振動頻率發生改變的就是有管道內 的介質質 量了。

當液體密度改變，它將影響密度計的振動質量，振動質量變化再影響振動頻率。此 頻率是與過程流體的密度成反比，處理器基于此關系計算密度信號。


共振頻率是介質密度的： A
式中，f -通過密度為 p 的介質頻率，Hz fO -標準大氣壓下的空管振動頻率Hz
P -被測液體密度 kg/cm3
pO -儀表常數

液體流過振動管，隨密度增加，諧振頻率降低 例如：在空氣中振動，頻率約 1000 Hz
在油中振動，頻率約 700 Hz
在水中振動，頻率約 600 Hz
介質的密度決定了振動的頻率.

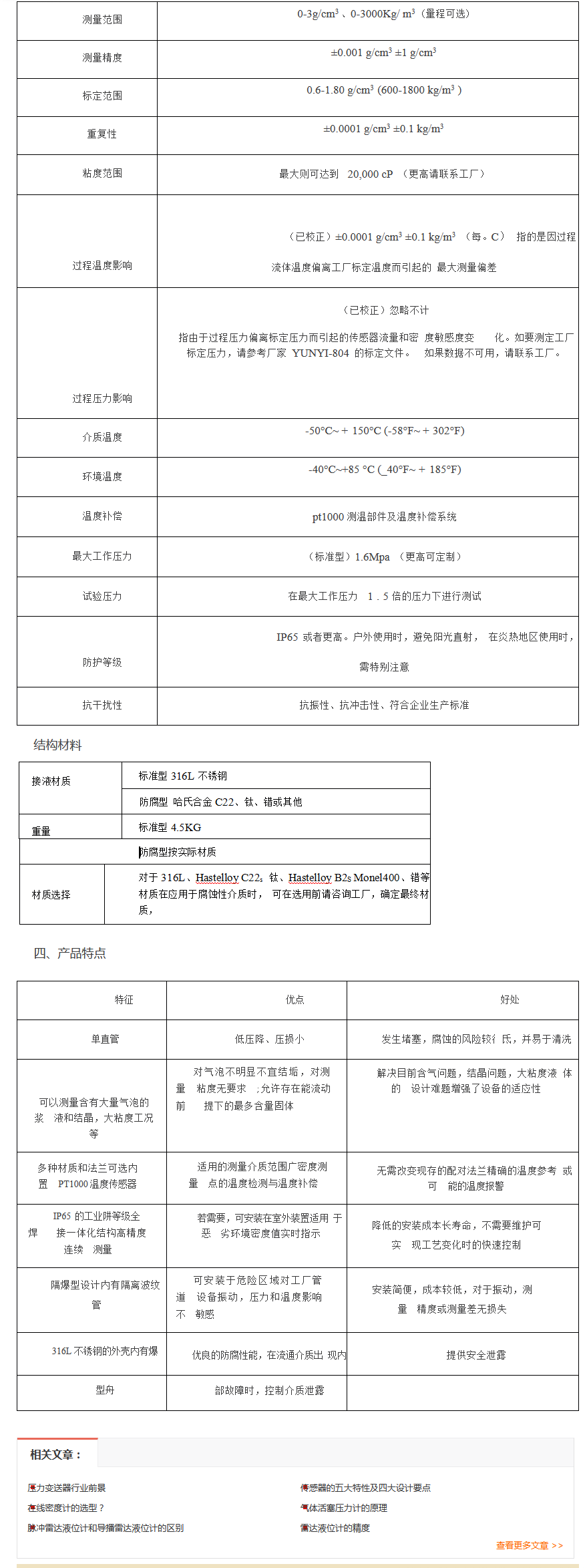

三、產品參數
